Mantenimiento Predictivo en transformadores en aceite.
Pruebas eléctricas:

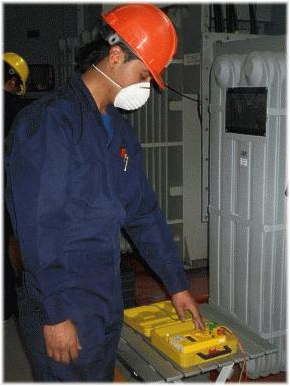

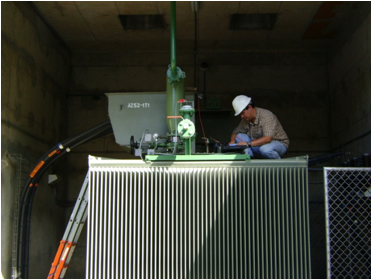

A) Prueba de resistencia de aislamiento: Esta prueba tiene como fin primordial la verificación del nivel de aislamiento en valores seguros para el transformador eléctrico bajo prueba, así como garantizar la integridad del personal involucrado en el mantenimiento y manejo de estos equipos eléctricos específicos.
 |
 |

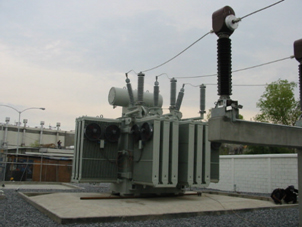

| Potencia |
Distribución |
 |
| Pad-Mounted |
Los niveles de aislamiento apropiados están definidos por las Normas específicas ANSI/IEEE C.57, las cuales establecen además los procedimientos de pruebas específicas. Los valores obtenidos mediante equipos de medición debidamente calibrados metrológicamente, son comparados con los valores recomendados en las normas correspondientes para transformadores inmersos en aceite en este caso. La comparación de los valores teóricos vs. los valores obtenidos en la medición de campo permiten emitir criterios de aceptación o rechazo de dicha pruebas.
Las pruebas que se efectúan específicamente para la evaluación de resistencia de aislamiento son:
 1 -Resistencia de aislamiento mínima: Depende de las características constructivas y de potencia nominal del transformador.
2-Indice de polarización: Es el cociente del valor de la resistencia de aislamiento registrada después de diez minutos de prueba entre el valor de resistencia de aislamiento registrada después de un minuto de prueba. Este cociente se compara con los valores tabulados en los estándares de prueba ANSI / IEEE C.57. La comparación de los valores teóricos vs. los valores obtenidos en la medición de campo permiten emitir criterios de aceptación o rechazo en esta prueba específica.
Los valores obtenidos en esta prueba específica mediante mediciones periódicas permiten establecer tendencias en cuanto a la condición de este parámetro específico. La información basada en una tendencia permitirá tomar decisiones respecto a la condición en el tiempo del equipo analizado.
 B) Prueba de relación de vueltas (TTR): La relación de espiras (vueltas) del bobinado primario y secundario en un transformador eléctrico es una constante que define la relación entre el nivel de voltaje aplicado y el voltaje transformado en el otro bobinado. La verificación de esta relación se efectúa para cada posición del cambiador de derivaciones (tap changer).Una vez efectuadas las mediciones experimentales, se compara con los valores teóricos y se obtiene un diferencial en porcentaje.
La verificación de la relación de vueltas permite determinar problemas de espiras ligadas (condición de corto circuito entre espiras) producto de daño o deterioro de los materiales aislantes presentes en los bobinados. Al existir problemas de corto circuito entre espiras y/o bobinas, la relación entre el voltaje aplicado y el voltaje transformado diferirá de los valores nominales de diseño del transformador, causando que la máquina opere en una forma inapropiada e insegura para las cargas conectadas a los bobinados del transformador eléctrico.
 C) Prueba de resistencia óhmica de bobinados: Esta prueba permite verificar la existencia de contactos de alta resistencia en las uniones mecánicas, en el intercambiador de taps y dentro de los bobinados del transformador. Mediante esta prueba se determinan además las pérdidas, producto del deterioro en los materiales de los bobinados (aluminio, cobre) producto del efecto Joule.
Los valores obtenidos en esta prueba específica mediante mediciones periódicas permiten establecer tendencias en cuanto a la condición de este parámetro específico. La información basada en una tendencia permitirá tomar decisiones respecto a la condición en el tiempo del equipo analizado.

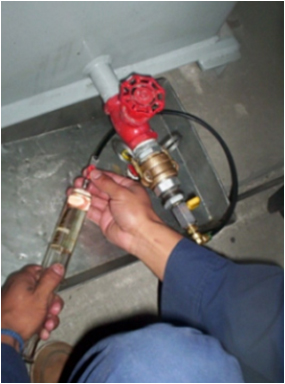

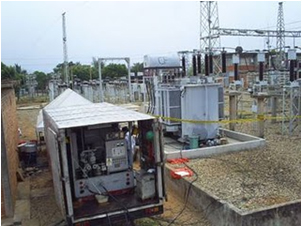

D) Pruebas físico químicas y gases disueltos para el aceite dieléctrico: Estas pruebas son efectuadas en los Estados Unidos por un reconocido laboratorio de servicios analíticos para lubricantes y refrigerantes aplicados en máquinas y la industria en general, certificado ISO-9001 otorgado por el ente certificador ¨International Management Systems¨. Cuentan además con licencia vigente para manejo de materiales radiactivos avalado por el Gobierno Federal de los Estados Unidos.
A continuación se describen las pruebas fisicoquímicas recomendadas y de cromatografía de gases ofrecidas para los transformadores eléctricos:
- Prueba estándar Rigidez Dieléctrica (ASTM D877)
- Exanimación Visual de Aceites Aislantes Eléctricos (ASTM D1524)
- Gravedad Specific (ASTM D1298)
- Numero de acidez Total (ASTM D974)
- Tensión interfacial de aceite contra agua (ASTM D971)
- Análisis de Gases Disueltos en Aceites Aislantes Eléctricos por Cromatografía de Gases (ASTM D3612)
- Prueba estándar para contenido de agua en líquidos aislantes por colometría Karl Fischer (ASTM D1533)
Estándares UTILIZADOS EN LA EJECUCION DE LAS Pruebas Y ANALISIS DE RESULTADOS DE LAS PRUEBAS eléctricas y fisicoquímicas
- IEEE Std C57.121-1998: Hydrocarbon fluid in transformers.
- IEEE Std C57.12.90-1999: Standard test code for liquid-immersed distribution, power and regulating transformers.
- ANSI/IEEE C57. Std 12.22-1989: Pad Mounted transformer requirements.
- ANSI/ IEEE C57. 12.00-2000: General requirements for liquid-immersed distribution, power and regulating transformers.
- IEEE C57.104-1991: Guide for the interpretation of gases generated in oil-immersed transformers.
|
